Porta diagnostica eBike Bosch: dove si trova e a cosa serve

Ogni eBike Bosch ha un connettore che la maggior parte dei proprietari non ha mai visto. Non serve alla luce, non serve al display, non serve alla batteria: è la porta attraverso cui il sistema comunica tutto quello che normalmente non ti mostra.

È il punto da cui un tecnico legge la storia reale della bici — errori memorizzati, ore di funzionamento, stato della batteria, versioni software installate. Ed è anche il motivo per cui, quando porti la eBike in assistenza, il meccanico sa cose che tu non trovi nel display.

In questa guida vediamo dove si trova, cosa cambia tra le diverse generazioni Bosch e quali informazioni passano da lì.

Cos'è la porta di servizio Bosch

Qui nasce buona parte della confusione, perché il tipo di connettore non è lo stesso su tutti i sistemi Bosch.

Sullo Smart System il collegamento di servizio è un connettore proprietario dedicato, che con la USB non ha nulla a che fare. Sui sistemi Gen 1-4 dipende dal display montato: alcuni display dispongono di una porta USB usata anche per il collegamento dati, altri richiedono un cavo diagnostico dedicato all'attacco del display.

In entrambi i casi lo scopo è identico: mettere il sistema in comunicazione con il software diagnostico ufficiale — il Bosch Diagnostic Tool, in uso presso i rivenditori autorizzati.

Attraverso quel collegamento il software non parla solo con il display: interroga la centralina del motore, il pacco batteria e ogni componente collegato al bus di sistema. Per questo un controllo diagnostico restituisce un quadro molto più completo di qualsiasi informazione visibile a manubrio.

Dove si trova: due filosofie diverse

Qui sta la differenza più concreta tra le generazioni Bosch, e vale la pena conoscerla prima di comprare una eBike usata.

Sistemi Gen 1-4 (Active Line, Performance Line, Performance Line CX)

Sui sistemi delle prime quattro generazioni il punto di accesso è sul display stesso, non nel telaio. Sull'Intuvia, uno dei display più diffusi su questa famiglia di sistemi, la porta si trova sul lato destro del display ed è raggiungibile direttamente, senza smontare nulla e senza attrezzi.

È la differenza pratica più rilevante rispetto allo Smart System: dove su quello devi svitare un componente dal telaio, qui il collegamento è immediato.

Il layout preciso cambia a seconda del display montato — Intuvia, Purion, Nyon e Kiox hanno interfacce diverse — ma la logica resta la stessa: sui Gen 1-4 l'accesso è al manubrio.

Smart System (BES3, dal 2021)

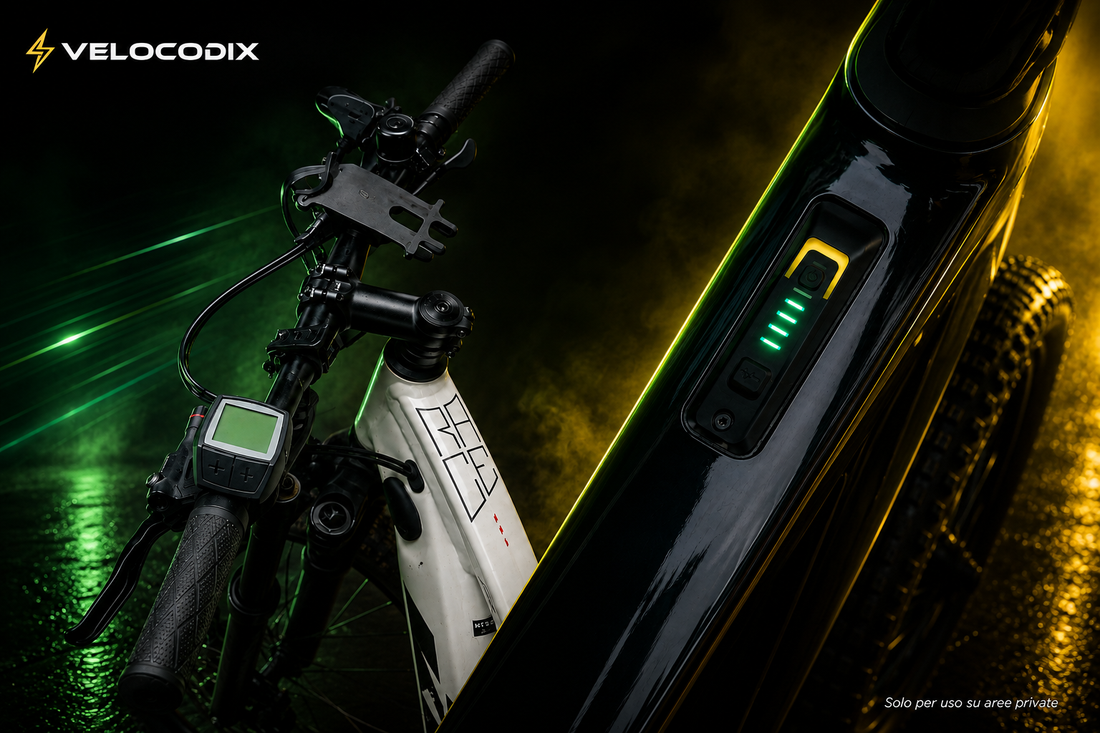

Con lo Smart System Bosch ha cambiato impostazione. Il pulsante di accensione e i LED di stato sono integrati nel tubo superiore del telaio, in un componente chiamato System Controller, e la porta di servizio è annegata sotto di esso.

Per raggiungerla bisogna smontare il System Controller svitando due viti: sotto compare il connettore dati. Non è un'operazione complicata, ma è tutt'altra cosa rispetto a staccare un display.

Questa differenza da sola ti dice quale sistema hai davanti: se il pulsante di accensione è nel telaio e non al manubrio, è Smart System.

Cosa si può leggere dalla porta di servizio

Ecco le informazioni che il collegamento diagnostico rende accessibili, e che spiegano perché è così utile.

Codici errore memorizzati. Il display mostra l'errore attuale. La diagnostica mostra lo storico — compresi gli errori intermittenti che sono comparsi e spariti, quelli più difficili da individuare. Se ti serve capire un codice specifico: codici errore Bosch eBike.

Ore di funzionamento e chilometraggio reale. Dato interessante su una bici usata: il chilometraggio è registrato nel sistema, non solo nel display, e il display si può sostituire.

Cicli di carica e stato della batteria. Il pacco batteria registra quante ricariche complete ha accumulato. È il singolo dato più utile per valutare una eBike di seconda mano, perché la batteria è il componente più costoso e quello che si degrada.

Versioni software di ogni componente. Motore, display e batteria hanno firmware distinti, che devono essere compatibili tra loro.

Aggiornamenti firmware. Sui sistemi Gen 1-4 l'aggiornamento passa dal collegamento fisico presso il rivenditore. Sullo Smart System molti aggiornamenti arrivano via app, senza cavo.

Reset dell'intervallo di manutenzione. Il promemoria di assistenza che compare sul display viene azzerato da qui.

Elenco componenti riconosciuti. Utile per capire se un pezzo è stato sostituito e se il sistema lo riconosce correttamente.

Cosa la porta di servizio non ti consente di fare

Vale la pena essere chiari, perché su questo circola molta confusione.

Il collegamento diagnostico serve a leggere e a mantenere il sistema. Non trasforma la bici in qualcosa che non è: le caratteristiche omologate — potenza nominale e soglia di assistenza — sono ciò che determina la categoria giuridica del mezzo.

In Europa una bici a pedalata assistita resta una bicicletta se l'assistenza si interrompe a 25 km/h e la potenza nominale continua non supera i 250 W. Modificare quei parametri non è una regolazione: fa uscire il mezzo dalla categoria delle biciclette e lo porta in quella dei ciclomotori, con tutto ciò che ne segue in termini di omologazione, targa, assicurazione, casco e patente. E fa decadere la conformità dichiarata dal costruttore.

Tenere questa distinzione chiara ti evita problemi: diagnostica e manutenzione sono una cosa, modifica delle caratteristiche omologate un'altra. Per questo la configurazione della velocità è destinata all'uso su aree private: l'argomento è approfondito nelle nostre informazioni legali.

Come capire quale sistema hai in 5 secondi

Se stai valutando una eBike usata e l'annuncio dice solo “motore Bosch”, guarda il tubo superiore del telaio:

• Pulsante di accensione e LED nel telaio → Smart System (BES3), dal 2021
• Nessun pulsante nel telaio, tutto al manubrio → Gen 1-4

Non sono sistemi intercambiabili: display, batterie e componenti non si scambiano tra le due famiglie. Se compri una eBike usata pensando di aggiungerci un display che hai già, verifica prima a quale generazione appartiene.

Domande frequenti

La porta di servizio Bosch è una USB? Dipende dal sistema. Sullo Smart System no: è un connettore proprietario dedicato, sotto il System Controller. Sui sistemi Gen 1-4 dipende dal display montato — su alcuni il collegamento dati passa da una porta USB, su altri serve un cavo diagnostico dedicato all'attacco del display. È il motivo per cui vale la pena sapere con precisione quale generazione hai.

Posso collegarci il telefono? Non a quella porta. Sullo Smart System il telefono comunica con la bici via Bluetooth tramite l'app dedicata, che dà accesso ad alcune funzioni e agli aggiornamenti, ma non alla diagnostica completa.

Quanto costa un controllo diagnostico? Dipende dal rivenditore. Molti lo includono nel tagliando; alcuni lo fanno gratuitamente su appuntamento. Vale la pena chiederlo prima di acquistare una eBike usata.

Sulla mia Smart System devo smontare il System Controller per ogni intervento? No. Solo per il collegamento diagnostico via cavo. L'uso normale e gli aggiornamenti via app non richiedono di toccare nulla.

Il chilometraggio si può azzerare? Il totalizzatore del display è una cosa, il dato registrato nel sistema è un'altra. È esattamente il motivo per cui, su un usato, conviene chiedere una lettura diagnostica invece di fidarsi del display.

In sintesi

La porta di servizio è il punto in cui una eBike Bosch smette di essere una scatola chiusa. Sui sistemi Gen 1-4 è al manubrio, sullo Smart System è sotto il System Controller nel telaio, dietro due viti.

Se stai comprando una eBike Bosch usata, la lettura diagnostica è la verifica più utile che puoi chiedere: ti dice i cicli reali della batteria, gli errori memorizzati e i chilometri registrati nel sistema. Costa poco o niente e ti fa evitare l'acquisto sbagliato.
